Reales Problem: Tiefkühlzelle läuft dauerhaft, erreicht aber nicht unter -5°C.
Technische Ursache: Heißgasabtauung funktioniert nach falschem Controllerwechsel nicht → Eisbildung → Luftstrom blockiert → Leistungsabfall.
1. Anlagendaten
- Tiefkühlzelle (Minusbereich)
- Kältemittel: R452A

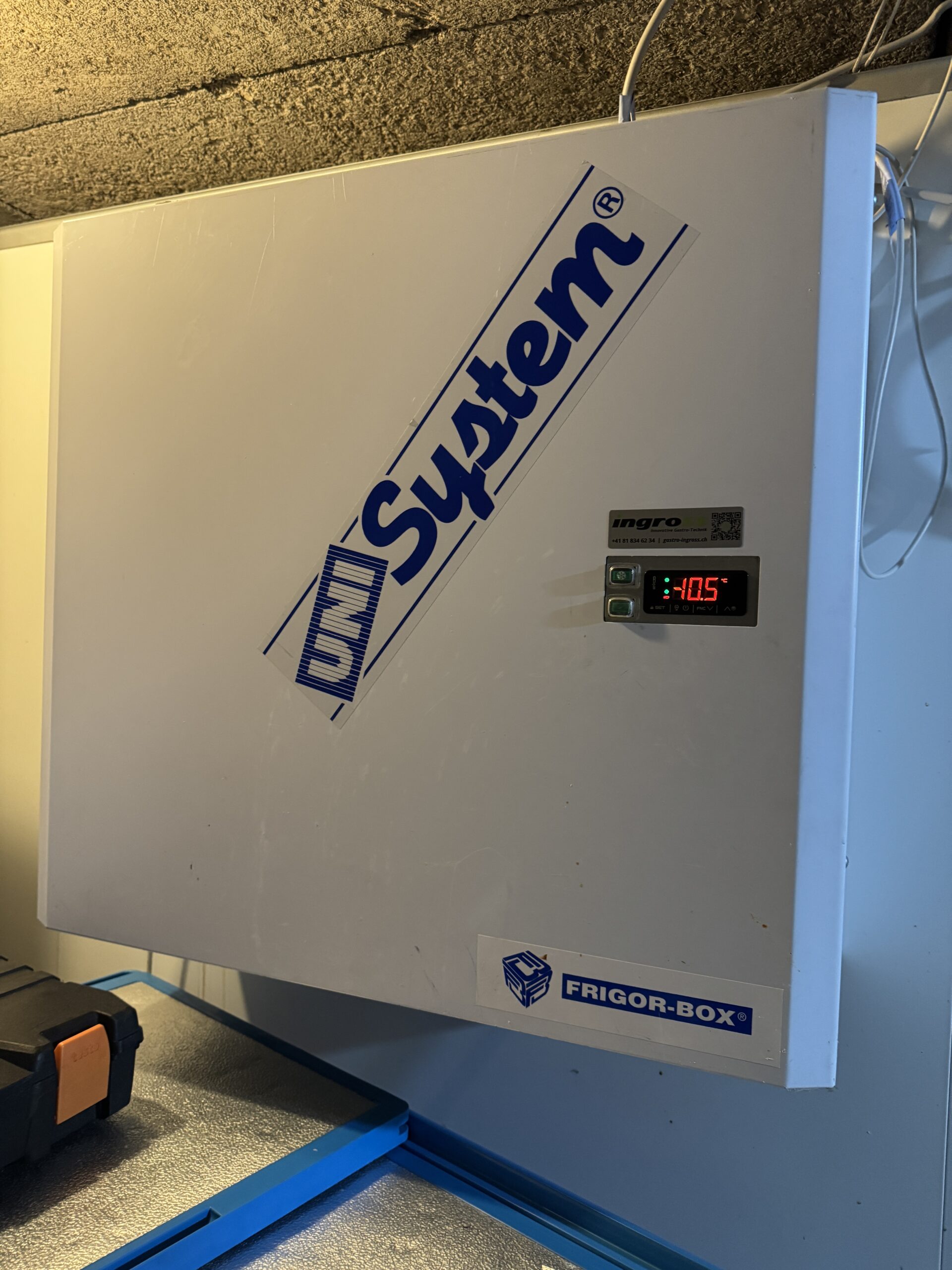

- Aggregat: Monoblock (Baujahr 2021)
- Expansion: thermostatisches Expansionsventil
- Abtauung: Heißgas
- Regelung: EVCO (ersetzt)
2. Technisches Prinzip: Warum Abtauung entscheidend ist
In Tiefkühlanlagen arbeitet der Verdampfer dauerhaft unter 0°C.
Dabei entsteht im normalen Betrieb kontinuierlich Eis.
Die Heißgasabtauung hat die Aufgabe:
- heißes Gas in den Verdampfer zu leiten
- die Batterie schnell über 0°C zu erwärmen
- das Eis vollständig abzuschmelzen
Wenn dieser Prozess nicht korrekt funktioniert, sammelt sich Eis an, bis der Luftstrom blockiert wird.
3. Festgestellte Symptome

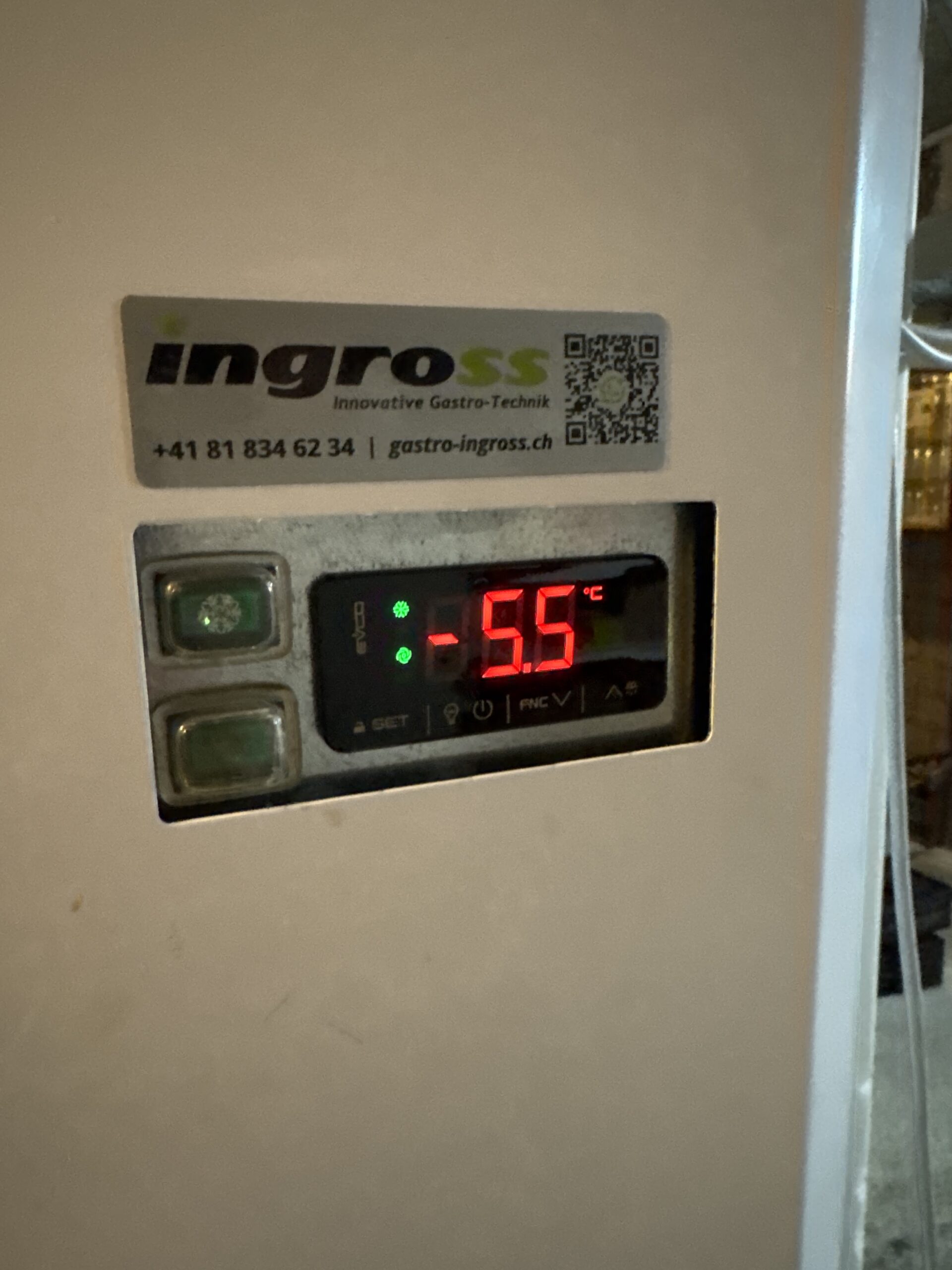

- Zellentemperatur: -5°C
- Verdichter läuft dauerhaft
- Anlage scheinbar in Betrieb
4. Anfangswerte
- Niederdruck: 1,46 bar → Verdampfung ≈ -33°C
- Hochdruck: 17 bar → Verflüssigung ≈ +40°C
5. Typische Fehldiagnose
Ein unerfahrener Techniker würde hier vermuten:
- Kältemittelmangel
- Expansionsventil geschlossen
Das ist falsch.
6. Richtige Interpretation
Sehr niedrige Verdampfung bei gleichzeitig hoher Zelltemperatur bedeutet:
Kälte wird erzeugt, aber nicht übertragen.
Das Problem liegt nicht im Kältekreislauf, sondern im Luftwärmeaustausch.
7. Kontrolle des Verflüssigers
Zusätzlich wurde ein Nebenproblem festgestellt:
- offenes Paneel → reduzierter Luftstrom am Verflüssiger
Nach Korrektur:
- Verflüssigung wieder im normalen Bereich

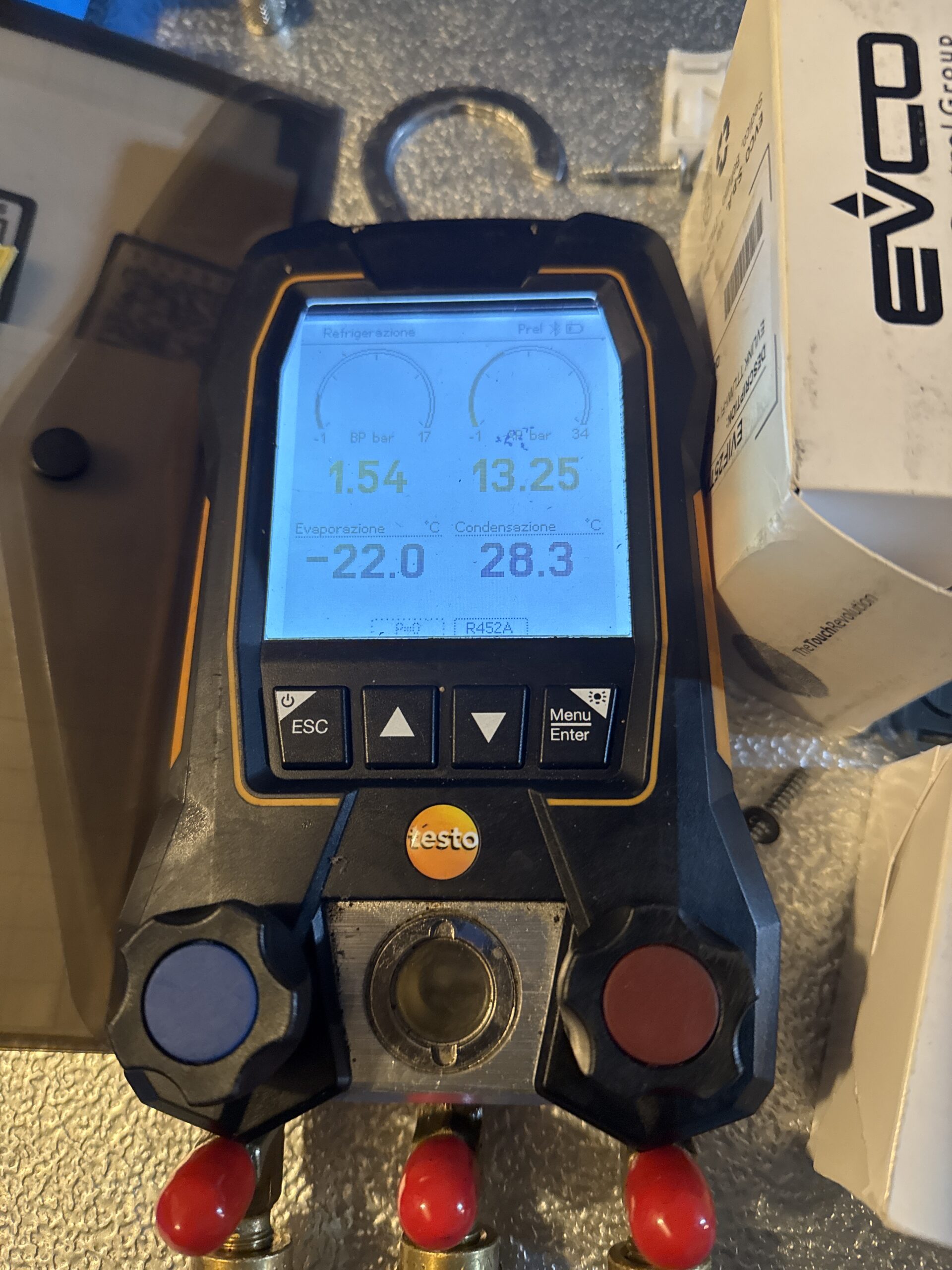

8. Zwischenwerte
- Verdampfung: -19,6°C
- Zellentemperatur: -3,7°C
- ΔT ≈ 16 K
Ein so hoher ΔT-Wert zeigt eindeutig:
Problem auf der Luftseite, nicht im Kältemittelkreis.

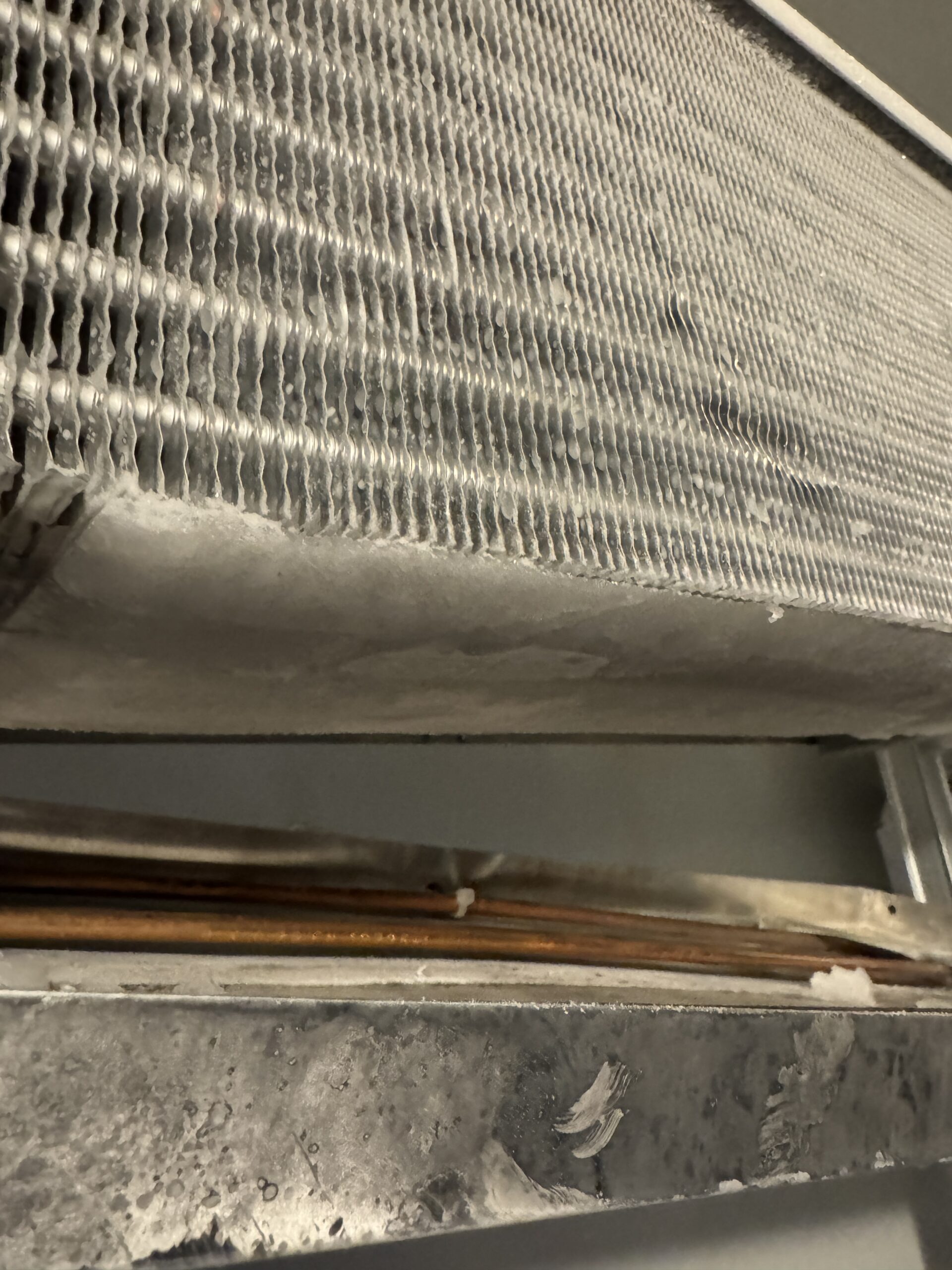

9. Verdampferprüfung
Video vom vereisten Verdampfer (mit massiver Eisbildung)
- gleichmäßige Reifbildung auf der Batterie ✔️
- massive Eisbildung darunter und dahinter ❌
10. Endgültige Diagnose
Das angesammelte Eis blockierte den Luftstrom.
Ursache: Heißgasabtauung nicht funktionsfähig.
11. Fehleranalyse
Die Ursache liegt in einem vorherigen Eingriff:
- Controller durch ungeeignetes Modell ersetzt
- Abtauverkabelung falsch angeschlossen
- Parameter nicht konfiguriert
Dadurch wurden folgende Funktionen nicht aktiviert:
- Magnetventil Heißgas
- Abtausequenz
- Lüftersteuerung
Ergebnis: keine oder unwirksame Abtauzyklen.
12. Durchgeführte Reparatur
- korrekte Konfiguration des Controllers
- Überprüfung und Korrektur der Verkabelung
- manuelle Entfernung des Eises

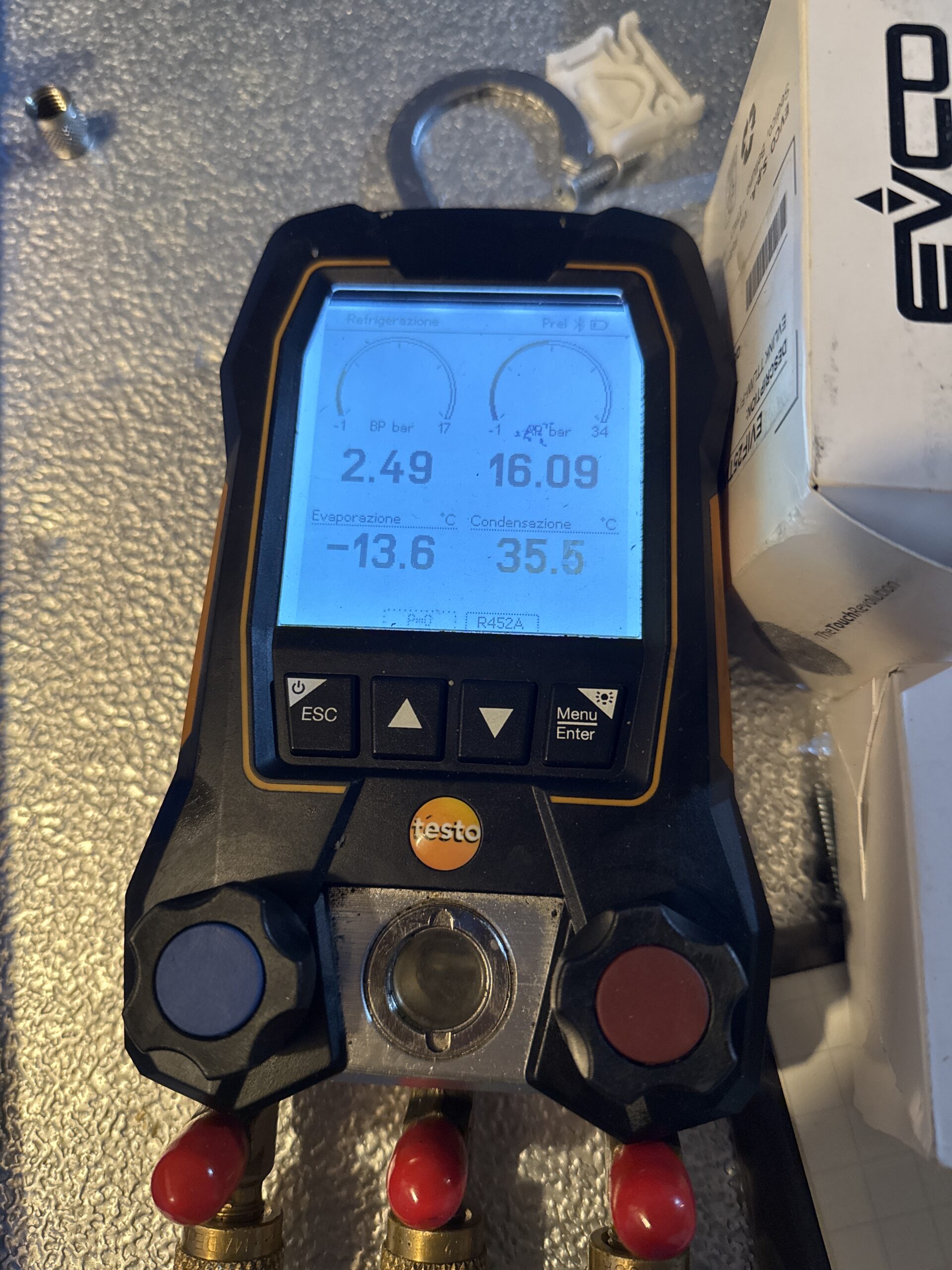

13. Werte nach Reparatur
- Niederdruck: 2,5 bar → Verdampfung ≈ -13°C
- Hochdruck: 16 bar → Verflüssigung ≈ +35°C
- Zellentemperatur: -6,5°C
14. Ergebnis
- ΔT ≈ 6–7 K → korrekt
- Luftzirkulation wiederhergestellt
- Anlage arbeitet effizient
15. Diagnosetabelle
| Symptom | Technische Ursache | Lösung |
|---|---|---|
| Zelle erreicht Temperatur nicht | Eis blockiert Luftstrom | Abtauung reparieren + Eis entfernen |
| Verdichter läuft dauerhaft | Schlechter Wärmeaustausch | Luftzirkulation wiederherstellen |
| Sehr niedrige Verdampfung | Kein Luftdurchsatz über Verdampfer | Eis beseitigen |
16. Grundlegender Fehler
Beim Austausch des Controllers wurde nicht:
- die Kompatibilität geprüft
- die Parameter eingestellt
- die Abtaulogik kontrolliert
Dies hat den Fehler verursacht.
17. Praxisregel
Der Austausch eines Controllers bedeutet immer, die gesamte Anlagenlogik neu zu definieren.
18. Pflicht-Checkliste
- Abtauart (elektrisch oder Heißgas)
- Zuordnung der Ausgänge
- Sequenz von Verdichter und Ventilen
- Lüftersteuerung
- Abtauende (Fühler oder Zeit)
19. Technisches Fazit
Das Problem lag nicht im Kältekreislauf, sondern in der Regelung.
Eine Anlage kann technisch einwandfrei sein und dennoch keine Leistung bringen, wenn die Abtauung nicht funktioniert.
Wenn die Abtauung nicht arbeitet, verliert die Anlage zwangsläufig ihre Leistung.
